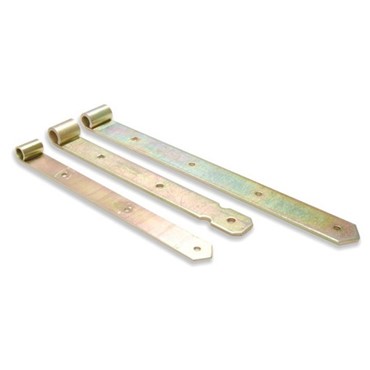

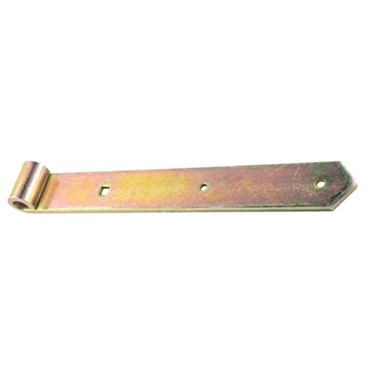

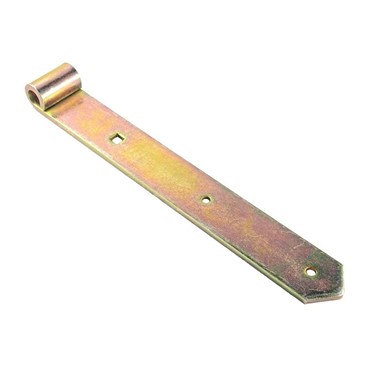

Strap Hinge (Without Hook)
A | B | C | D | E | F | Th | H,D | Surface Finish | Raw Material | Art- No. |
---|---|---|---|---|---|---|---|---|---|---|
200 | 30 | 10 | 2.8 | 1X7.0; 1X7.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0001 | |||
300 | 30 | 10 | 2.8 | 2X6.5; 1X7.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0002 | |||
300 | 30 | 10 | 2.8 | 2X6.5; 1X7.0 | Black Powder Coating | Mild Steel | PI03-51-34-0002 | |||
300 | 30 | 10 | 2.8 | 2X6.5; 1X7.0 | Magni | Mild Steel | PI03-51-44-0002 | |||
400 | 30 | 10 | 2.8 | 3X6.5; 1X7.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0003 | |||
400 | 30 | 10 | 2.8 | 3X6.5; 1X7.0 | Black Powder Coating | Mild Steel | PI03-51-34-0003 | |||
300 | 40 | 13 | 4.5 | 2X7.0; 1X9.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0004 | |||
400 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0005 | |||
400 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Black Powder Coating | Mild Steel | PI03-51-34-0005 | |||
400 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Magni | Mild Steel | PI03-51-44-0005 | |||
400 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Self Color | Stainless Steel | PI03-52-30-0005 | |||
500 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0006 | |||
500 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Black Powder Coating | Mild Steel | PI03-51-34-0006 | |||
500 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Self Color | Stainless Steel | PI03-52-30-0006 | |||
600 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0007 | |||
600 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Black Powder Coating | Mild Steel | PI03-51-34-0007 | |||
600 | 40 | 13 | 4.5 | 3X7.0; 1X9.0 | Self Color | Stainless Steel | PI03-52-30-0007 | |||
700 | 40 | 13 | 4.5 | 4X8.0; 1X10.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0008 | |||
400 | 40 | 16 | 4.0 | 3X7.0; 1X9.0 | Self Color | Stainless Steel | PI03-52-30-0009 | |||
500 | 45 | 16 | 5.5 | 3X8.0; 1X10.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0010 | |||
600 | 45 | 16 | 5.5 | 3X8.0; 1X10.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0011 | |||
600 | 45 | 16 | 5.5 | 3X8.0; 1X10.0 | Black Powder Coating | Mild Steel | PI03-51-34-0011 | |||
600 | 45 | 16 | 5.5 | 3X8.0; 1X10.0 | Self Color | Stainless Steel | PI03-52-30-0011 | |||
700 | 45 | 16 | 4.5 | 3X7.0; 1X9.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0012 | |||
800 | 45 | 16 | 5.5 | 4X8.0; 1X10.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0013 | |||
800 | 45 | 16 | 5.5 | 4X8.0; 1X10.0 | Black Powder Coating | Mild Steel | PI03-51-34-0013 | |||
1000 | 45 | 16 | 4.5 | 5X8.5; 1X10.0 | Yellow Zinc Plating | Mild Steel | PI03-51-32-0014 |
A, B, C, D, E, F = Dimension
Th = Thickness
